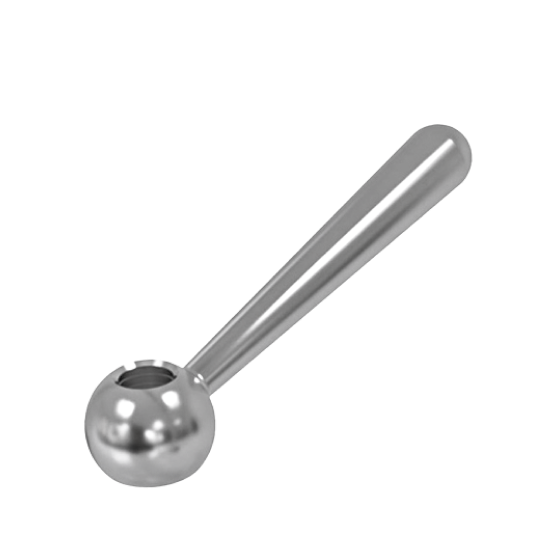

Ручка зажимная коническая с метрической резьбой DIN 99
DIN 99 — ручка коническая зажимная, внутри цилиндрического наконечника находится метрическая резьба. Ручка DIN 99 производится из углеродистой стали, нержавеющей стали А2 и А4, cталь с покрытием- гальваническая оцинковка, кроме того, используется такой материал, как ковкий чугун Также возможна обработка на токарном станке.
Стальная зажимная ручка DIN 99 широко используется в строительстве и промышленности. Удобство и эффективность использования напрямую зависит от параметров выбираемого исполнения конической ручки. Кроме того возможно специальное изготовление с отсутствием отверстия, то есть целый шарик.
Варианты исполнения втулки могут существенно отличаться:
- Форма К - ручка прямая с отверстием Н7 (для l1 от 50 до 160)
- Форма М - ручка прямая с резьбой (для l1 от 50 до 160)
- Форма L - ручка косая с отверстием Н7
- Форма N - ручка косая с резьбой
Ниже приведены основные размеры и характеристики ручек DIN 99.
Размеры | R | D-0.2 | H< | d1~ | d3 | dH7 | d | h1 | Вес в гр. |
---|---|---|---|---|---|---|---|---|---|
DIN 99-50-B6-K | 50 | 12 | - | 7,5 | 8 | 6 | - | 9,5 | 16 |
DIN 99-50-B6-L | 48 | 12 | 24 | 7,5 | 8 | 6 | - | 9,5 | 16 |
DIN 99-50-B6-M | 50 | 12 | - | 7,5 | 8 | - | M6 | 9,5 | 16 |
DIN 99-50-M6-N | 48 | 12 | 24 | 7,5 | 8 | - | M6 | 9,5 | 16 |
DIN 99-63-B8-K | 63 | 16 | - | 11 | 10 | 8 | - | 12 | 36 |
DIN 99-63-B8-L | 60 | 16 | 30 | 11 | 10 | 8 | - | 12 | 36 |
DIN 99-63-M8-M | 63 | 16 | - | 11 | 10 | - | M8 | 12 | 38 |
DIN 99-63-M8-N | 60 | 16 | 30 | 11 | 10 | - | M8 | 12 | 38 |
DIN 99-80-B10-K | 80 | 20 | - | 15 | 13 | 10 | - | 14,5 | 74 |
DIN 99-80-B10-L | 76 | 20 | 38 | 15 | 13 | 10 | - | 14,5 | 74 |
DIN 99-80-M10-M | 80 | 20 | - | 15 | 13 | 10 | - | 14,5 | 74 |
DIN 99-80-M10-N | 76 | 20 | 38 | 15 | 13 | - | M10 | 14,5 | 76 |
DIN 99-100-B12-K | 100 | 25 | - | 19 | 16 | 12 | - | 18,5 | 139 |
DIN 99-100-B12-L | 95 | 25 | - | 19 | 16 | 12 | - | 18,5 | 139 |
DIN 99-100-M12-M | 100 | 25 | - | 19 | 16 | - | M12 | 18,5 | 145 |
DIN 99-100-M12-N | 95 | 25 | 47 | 19 | 16 | - | M12 | 18,5 | 145 |
DIN 99-125-B16-K | 125 | 32 | - | 23,5 | 20 | 16 | - | 24 | 283 |
DIN 99-125-B16-L | 119 | 32 | 59.5 | 23,5 | 20 | 16 | - | 24 | 283 |
DIN 99-125-M16-M | 125 | 32 | - | 23,5 | 20 | - | M16 | 24 | 290 |
DIN 99-125-M16-N | 119 | 32 | 59.5 | 23,5 | 20 | - | M16 | 24 | 283 |
DIN 99-160-B20-K | 160 | 40 | - | 29.5 | 25 | 20 | - | 30 | 545 |
DIN 99-160-B20-L | 152 | 40 | 76 | 29.5 | 25 | 20 | - | 30 | 545 |
DIN 99-160-M20-M | 160 | 40 | - | 29.5 | 25 | - | M20 | 30 | 561 |
DIN 99-160-M20-N | 152 | 40 | - | 29.5 | 25 | - | M20 | 30 | 561 |
DIN 99-200-B24-L | 190 | 50 | 97 | 33 | 32 | 24 | - | 40 | 1128 |
DIN 99-200-M24-N | 190 | 50 | 97 | 33 | 32 | - | M24 | 40 | 1116 |
