DIN 931 болты с неполной резьбой аналог ГОСТ 7798-70 / ГОСТ 7805-70

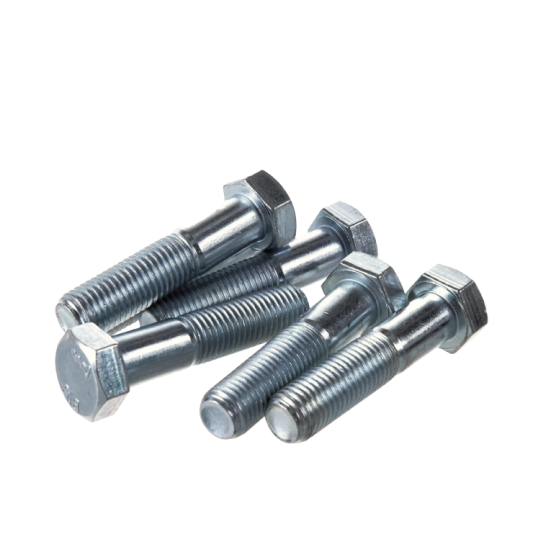

Болт с шестигранной головкой под ключ и неполной резьбой - DIN 931

Изделие с шестигранной головкой и неполной резьбой. Соответствующие ГОСТы 7798-70/7805-70. Международная стандартизация ISO 4014. Размер от М3 до М39. Класс точности изделия «А» или «В». Диаметр метрической резьбы до М24. Длина может быть разной, но не менее 30мм и не более 150 мм. В отдельных случаях размеры могут варьироваться. Для удобства монтажа болт изготавливается с головкой в форме шестигранника под накидные ключи разного размера. С помощью данного крепежа можно надежно соединить разнообразные металлические, деревянные либо железобетонные конструкции.

Болт DIN 931 (M5x35) оцинк / ГОСТ 7798-70 / ГОСТ 7805-70
Предзаказ
Подписаться Заказать Заказать

Болт DIN 931 — болт с шестигранной головкой под ключ и неполной резьбой (метрической резьбой, нарезанной не по полной длине шпильки) используются в строительстве, машиностроении, промышленных и производственных отраслях совместно с шайбами, гайками соответствующих размеров.

Болт DIN 931 (M5x45) оцинк / ГОСТ 7798-70 / ГОСТ 7805-70
Предзаказ
Подписаться Заказать Заказать

Болт DIN 931 — болт с шестигранной головкой под ключ и неполной резьбой (метрической резьбой, нарезанной не по полной длине шпильки) используются в строительстве, машиностроении, промышленных и производственных отраслях совместно с шайбами, гайками соответствующих размеров.

Болт DIN 931 (M5x50) оцинк / ГОСТ 7798-70 / ГОСТ 7805-70
Предзаказ
Подписаться Заказать Заказать

Болт DIN 931 — болт с шестигранной головкой под ключ и неполной резьбой (метрической резьбой, нарезанной не по полной длине шпильки) используются в строительстве, машиностроении, промышленных и производственных отраслях совместно с шайбами, гайками соответствующих размеров.

Болт DIN 931 (M5x60) оцинк / ГОСТ 7798-70 / ГОСТ 7805-70
Предзаказ
Подписаться Заказать Заказать

Болт DIN 931 — болт с шестигранной головкой под ключ и неполной резьбой (метрической резьбой, нарезанной не по полной длине шпильки) используются в строительстве, машиностроении, промышленных и производственных отраслях совместно с шайбами, гайками соответствующих размеров.

Болт DIN 931 (M6x100) оцинк / ГОСТ 7798-70 / ГОСТ 7805-70
Предзаказ
Подписаться Заказать Заказать

Болт DIN 931 — болт с шестигранной головкой под ключ и неполной резьбой (метрической резьбой, нарезанной не по полной длине шпильки) используются в строительстве, машиностроении, промышленных и производственных отраслях совместно с шайбами, гайками соответствующих размеров.

Болт DIN 931 (M6x110) оцинк / ГОСТ 7798-70 / ГОСТ 7805-70
Предзаказ
Подписаться Заказать Заказать

Болт DIN 931 — болт с шестигранной головкой под ключ и неполной резьбой (метрической резьбой, нарезанной не по полной длине шпильки) используются в строительстве, машиностроении, промышленных и производственных отраслях совместно с шайбами, гайками соответствующих размеров.

Болт DIN 931 (M6x140) оцинк / ГОСТ 7798-70 / ГОСТ 7805-70
Предзаказ
Подписаться Заказать Заказать

Болт DIN 931 — болт с шестигранной головкой под ключ и неполной резьбой (метрической резьбой, нарезанной не по полной длине шпильки) используются в строительстве, машиностроении, промышленных и производственных отраслях совместно с шайбами, гайками соответствующих размеров.

Болт DIN 931 (M6x150) оцинк / ГОСТ 7798-70 / ГОСТ 7805-70
Предзаказ
Подписаться Заказать Заказать

Болт DIN 931 — болт с шестигранной головкой под ключ и неполной резьбой (метрической резьбой, нарезанной не по полной длине шпильки) используются в строительстве, машиностроении, промышленных и производственных отраслях совместно с шайбами, гайками соответствующих размеров.

Болт DIN 931 (M6x30) оцинк / ГОСТ 7798-70 / ГОСТ 7805-70
Предзаказ
Подписаться Заказать Заказать

Болт DIN 931 — болт с шестигранной головкой под ключ и неполной резьбой (метрической резьбой, нарезанной не по полной длине шпильки) используются в строительстве, машиностроении, промышленных и производственных отраслях совместно с шайбами, гайками соответствующих размеров.

Болт DIN 931 (M6x40) оцинк / ГОСТ 7798-70 / ГОСТ 7805-70
Предзаказ
Подписаться Заказать Заказать

Болт DIN 931 — болт с шестигранной головкой под ключ и неполной резьбой (метрической резьбой, нарезанной не по полной длине шпильки) используются в строительстве, машиностроении, промышленных и производственных отраслях совместно с шайбами, гайками соответствующих размеров.

Болт DIN 931 (M6x50) оцинк / ГОСТ 7798-70 / ГОСТ 7805-70
Предзаказ
Подписаться Заказать Заказать

Болт DIN 931 — болт с шестигранной головкой под ключ и неполной резьбой (метрической резьбой, нарезанной не по полной длине шпильки) используются в строительстве, машиностроении, промышленных и производственных отраслях совместно с шайбами, гайками соответствующих размеров.

Болт DIN 931 (M6x60) оцинк / ГОСТ 7798-70 / ГОСТ 7805-70
Предзаказ
Подписаться Заказать Заказать

Болт DIN 931 — болт с шестигранной головкой под ключ и неполной резьбой (метрической резьбой, нарезанной не по полной длине шпильки) используются в строительстве, машиностроении, промышленных и производственных отраслях совместно с шайбами, гайками соответствующих размеров.

Болт DIN 931 (M6x70) оцинк / ГОСТ 7798-70 / ГОСТ 7805-70
Предзаказ
Подписаться Заказать Заказать

Болт DIN 931 — болт с шестигранной головкой под ключ и неполной резьбой (метрической резьбой, нарезанной не по полной длине шпильки) используются в строительстве, машиностроении, промышленных и производственных отраслях совместно с шайбами, гайками соответствующих размеров.

Болт DIN 931 (M6x80) оцинк / ГОСТ 7798-70 / ГОСТ 7805-70
Предзаказ
Подписаться Заказать Заказать

Болт DIN 931 — болт с шестигранной головкой под ключ и неполной резьбой (метрической резьбой, нарезанной не по полной длине шпильки) используются в строительстве, машиностроении, промышленных и производственных отраслях совместно с шайбами, гайками соответствующих размеров.

Болт DIN 931 (M6x90) оцинк / ГОСТ 7798-70 / ГОСТ 7805-70
Предзаказ
Подписаться Заказать Заказать

Болт DIN 931 — болт с шестигранной головкой под ключ и неполной резьбой (метрической резьбой, нарезанной не по полной длине шпильки) используются в строительстве, машиностроении, промышленных и производственных отраслях совместно с шайбами, гайками соответствующих размеров.

Болт DIN 931 (M8x30) оцинк / ГОСТ 7798-70 / ГОСТ 7805-70
Предзаказ
Подписаться Заказать Заказать

Болт DIN 931 — болт с шестигранной головкой под ключ и неполной резьбой (метрической резьбой, нарезанной не по полной длине шпильки) используются в строительстве, машиностроении, промышленных и производственных отраслях совместно с шайбами, гайками соответствующих размеров.

Выводить по:

Материал изготовления болтов Гост 7798 – 70, DIN 931

Болты данного стандарта могут быть изготовлены:

  • Из стали различной прочности /8.8, 10.9, 12.9 и т.д./;
  • С оцинкованной либо не оцинкованной поверхностью, исполненной методом гальванизации, горячего или дисперсионного цинкования, гальваническим никелированием либо хромированием;
  • Из нержавеющей стали классов А2-А5, А2 и т.д.;
  • Медных сплавов или латуни;
  • Из пластика.

Аналоги DIN 931

Крепежное изделие данной марки не является узкоспециализированным. Благодаря своим высоким эксплуатационным качествам его можно встретить практически в любой сфере, будь то промышленностью сельское хозяйство, строительство и т.д. Само собой существует целый ряд аналогичного крепежа:

  • DIN 601 /различаются классом точности «С» и «А», «В» соответственно/;
  • DIN 933 /различаются длиной резьбовой части изделия/;
  • ГОСТ 7798-70/7805-70/15589-70 /практически идентичны, кроме класса точности/.

Специалисты ООО «Белмост плюс» напоминают, что термин «аналог», не является гарантом 100% соответствия двух изделий. Во избежание путаницы при выборе необходимого крепежа, уточняйте необходимую справочную информацию у наших консультантов.

Область применения

Болты стандарта DIN 931 применяется для создания прочных и долговечных соединений и в строительстве и в машиностроении. Благодаря технологии изготовления методом прессования, изделие обладает поистине невероятной прочностью. Стержень болта с неполной резьбой позволяет сохранить прочность соединения даже при использовании болта большой длины. На практике это значит, что две поверхности, скрепленные DIN 931, практически невозможно разорвать без потери целостности самого изделия. В свою очередь цинковое покрытие защищает поверхность от разрушающего воздействия влаги.

Купить DIN 931 в компании Белмост плюс

На нашем сайте представлены болты для использования в различных областях человеческой жизнедеятельности. Купите крепежное изделие DIN 931 у нас сегодня и завтра Вы не пожалеете о своем выборе. Многолетний опыт работы, а также сотрудничество напрямую с поставщиком, дают нам возможность реализовывать метизы по низким оптовым ценам.

Технические характеристики:

DIN 931

Обозначения:

  • D - номинальный диаметр резьбы
  • P - шаг резьбы
  • K - высота головки болта
  • С - высота подголовка
  • R - радиус
  • S - размер шестигранной головки под ключ
  • e - диаметр описанной окружности, не менее
  • B - длина резьбы болта
  • L - длина болта
Таблица размеров и характеристик болтов с неполной резьбой DIN 931 в мм
D M3 M4 M5 M6 M8 M10 M12 M14 M16 M18
P 0,5 0,7 0,8 1 1,25 1,5 1,75 2 2 2,5
K 2 2,8 3.5 4 5.3 6.4 7.5 8.8 10 11,5
C мин. 0,15 0,15 0,15 0,15 0,15 0,15 0,15 0,15 0,2 0,2
макс. 0,4 0,4 0,5 0,5 0,6 0,6 0,6 0,6 0,8 0,8
R 0,1 0,2 0,2 0,25 0,4 0,4 0,6 0,6 0,6 0,6
S DIN 931 5,5 7 8 10 13 17 19 22 24 27
ISO 4014 16 18 21
e DIN 931 6,01 7,66 8,79 11,05 14,38 18,9 21,1 24,49 26,75 30,14
ISO 4014 17,77 20,03 23,36
B (L?125) 12 14 16 18 22 26 30 34 38 42
B(125 - - 22 24 28 32 36 40 44 48
B (L>200) - - - - - 45 49 53 57 61
L мин. 30 25 25 30 35 40 45 50 55 55
макс. 40 100 140 200 300 400 500 500 640 440



D М20 M22 М24 М27 М30 M36 M42 M48 M56 M64
P 2,5 2,5 3 3 3,5 4 4,5 5 5,5 6
K 12.5 14 15 17 18.7 22.5 26 30 35 40
C мин. 0,2 0,2 0,2 0,2 0,2 0,2 0,3 0,3 0,3 0,3
макс. 0,8 0,8 0,8 0,8 0,8 0,8 1 1 1 1
R 0,8 0,8 0,8 1 1 1 1,2 1,6 2 2
S DIN 931 30 32 36 41 46 55 65 75 85 95
ISO 4014 34
e DIN 931 33,53 38,85 39,98 45,2 50,85 60,79 71,3 82,6 93,56 104,9
ISO 4014 37,72
B (L?125) 46 50 54 60 66 78 90 102 - -
B(125 52 56 60 66 72 84 96 108 124 140
B (L>200) 65 69 73 79 85 97 109 121 137 153
L мин. 65 70 75 75 80 130 130 130 200 200
макс. 660 500 680 560 740 950 640 880 560 560
