Болты с фланцем DIN 6921

Болт с шестигранной головкой и фланцем (пресс-шайбой), высокопрочный с полной резьбой - DIN 6921

У нас Вы можете купить болт DIN 6921 по оптовым ценам. Специалисты Белмост плюс советуют приобретать нужный крепеж сразу вместе с гайками и шайбами для того, чтобы при монтаже не возникло вопросов к диаметру, длине либо резьбе двух метизов.

Болт DIN 6921 (M 5x10) оцинк (50)
Предзаказ
Подписаться Заказать Заказать

Болты DIN 6921 используются для монтажа, соединения, крепления элементов конструкций и оборудования совместно с гайками соответствующего размера резьбы.

Выводить по:

Болт шестигранный с фланцем. Соответствует международному стандарту EN 1665. На территории Республики Беларусь получил распространение как изделие под номерами 88913 и 88933 с насечками либо зазубринами на фланце. Изделие имеет неполную резьбу на основании шагом от М5 до М16; длину от 30 до 200 мм. С полной таблицей характеристик болта  DIN 6921 можно ознакомиться на нашем сайте.

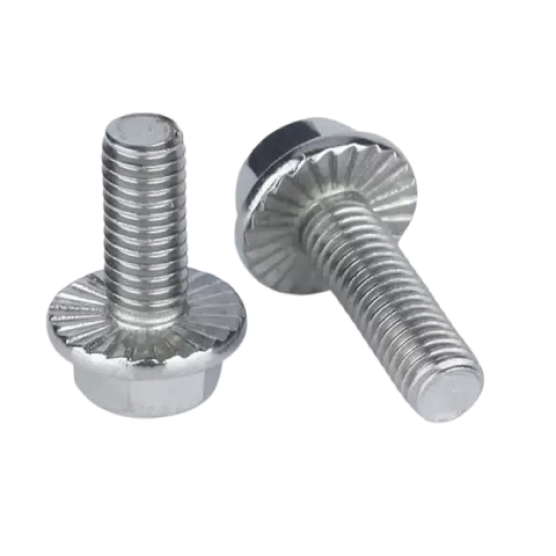

Внутренняя поверхность фланца крепежа, в зависимости от выполняемых функций, может быть изготовлена гладкой, со стопорящими зубчиками либо насечками для придания конструкции дополнительной прочности и защиты от отвинчивания под воздействием вибрации.

Материал изготовления

Материалом изготовления, как правило, является сталь классом прочности от 8.8 до 12.9, с гальваническим либо дисперсионным цинкованием для защиты изделия от разрушения под воздействием коррозии.

Стандартизация

Аналогом немецкого стандарта DIN 6921 являются:

  • EN 1662 международный стандарт облеченной серии изделия;
  • EN 1665 тяжелая серия;
  • ГОСТ ISO 4162-2014;
  • ГОСТ Р 55739-2013.

Аналоги могут отличаться, что стоит учитывать при выборе необходимого крепежа.

Область применения DIN 6921

Болты шестигранные с фланцем являются незаменимым инструментом, когда надо быстро и надежно соединить две поверхности. Соединение при помощи Болт DIN 6921 не потеряет своей прочности даже тогда, когда вся конструкция постоянно подвергается вибрации. Зубчики и насечки на фланце не позволяют болту открутиться. Это качество незаменимо в промышленном машиностроении при создании двигателей, в судостроении, производстве разнообразных станков и механизмов. Любой транспорт, на котором мы привыкли передвигаться, так или иначе, изготовлен с использованием изделия DIN 6921.

Ниже приведены основные размеры и характеристики болтов DIN 6921.

Болт DIN 6921

Обозначения:

  • d - номинальный диаметр резьбы
  • P - шаг резьбы
  • k - высота головки болта, макс.
  • S - размер головки под ключ
  • d2 - диаметр фланца, не менее
  • b - длина резьбовой части
  • l - длина болта
Таблица размеров и параметров болтов с фланцем DIN 6921 в мм
d М5 M6 M8 M10 M12 М14 M16
P 0,8 1 1,25 1,5 1,75 2 2
k DIN 6921 5,4 6,6 8,1 9,2 11,5 12,8 14,4
EN 1665 10,4 11,8 13,7 15,4
S DIN 6921 8 10 13 15 16 18 21
EN 1665 16 18 21 24
d2 9,8 12,2 15,8 19,6 23,8 27,6 31,9
b l ? 125 16 18 22 26 30 34 38
125 < l ? 200 - - 28 32 36 40 44
l > 200 - - - - - - 57
d M5 M6 M8 M10 M12 M14 M16 M20
b 1) 16 18 22 26 30 34 38 46
b 2) - - 28 32 36 40 44 52
b 3) - - - - - - 57 65
K max 5,4 6,6 8,1 9,2 11,5 12,8 14,4 17,1
S 8 10 13 15 16 18 21 27
dc max 11,8 14,20 18 22,3 26,6 30,5 35 43
шаг резьбы 0,8 1 1,25 1,5 1,75 2 2 2,5
10 v
12 v v
16 v v v
20 v v v v
25 v v v v v
30 v v v v v v
35 v v v v v v v
40 v v v v v v v v
45 v v v v v v v v
50 v v v v v v v v
55 v v v v v v v
60 v v v v v v v
65 v v v v v v
70 v v v v v v
80 v v v v v v
90 v v v v v
100 v v v v v
110 v v v v
120 v v v v
130 v v v
140 v v v
150 v v
160 v v
180 v
200 v
